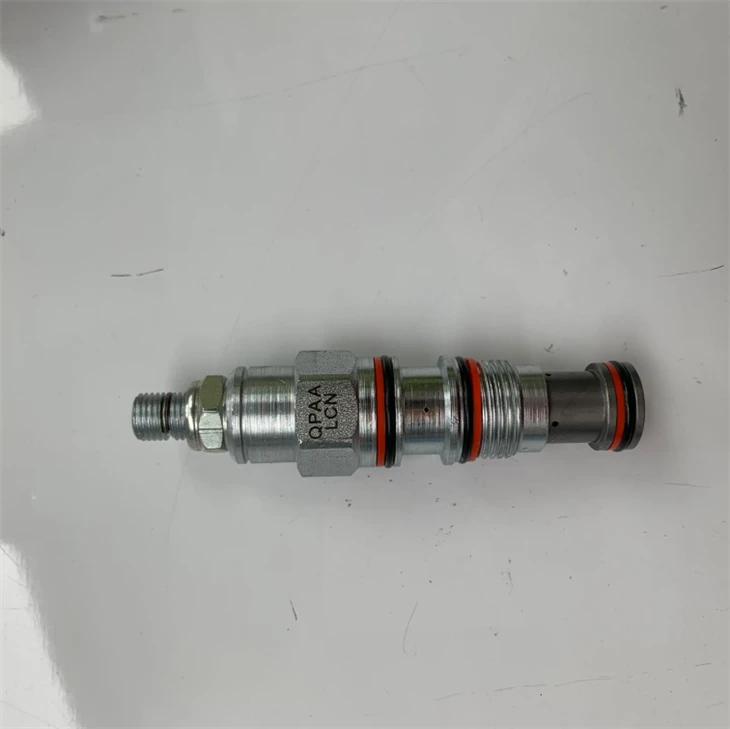

QPAALCN Valve Sun Valvi Idrawliċi Valv Idrawliku ta' Ħelsien tal-Iskartoċċ tal-Kontrobilanċ

SPEĊIFIKAZZJONIJIET TAL-PRODOTT

Mudelli oħra.

Is-sens tal-akkumulatur, il-valv pilota tal-ħatt tal-pompa jintuża biex iħoss pressjoni f'akkumulatur fil-port 1 tal-valv u meta l-pressjoni fil-port 1 tilħaq l-issettjar tal-valv, il-port 2 jgħaqqad mal-port 3 biex jivvent valv ta 'ħelsien u jħott il-pompa. Dan il-valv għandu proporzjon ta '15% bejn issettjar tal-ħatt u reset; meta l-pressjoni fil-port 1 taqa 'taħt il-85% tal-issettjar tal-valv, il-port 2 jiġi mblukkat mill-port 3 u l-pompa terġa' tiġi online biex terġa 'tiċċarġja l-akkumulatur.

Dan il-valv jeħtieġ valv ta 'kontroll separat bejn il-port 1 u l-pompa. Verżjoni oħra tas-sens tal-akkumulatur, valv tal-ħatt tal-pompa, QCDA, jinkludi valv ta 'kontroll ta' fluss ħieles għall-flussi tal-pompa taħt 12 gpm (50 L/min).

Id-differenza fil-pressjoni bejn il-ħatt u l-irrisettjar se tkun fi ħdan +3/-2% tal-proporzjon iddikjarat tal-valv.

Iż-żona tas-sensing tal-akkumulatur hija ssiġillata b'mod pożittiv.

Id-disinn tar-rukkell ta 'dan il-valv jippermettilu li jżomm proporzjon differenzjali fiss minħabba li ż-żoni huma maħluqa minn dijametri fuq ir-rukkell li mhux se jilbsu jew jinbidlu bl-użu.

Spazji minimi bejn ir-rukkell u l-kmiem u siġill fuq id-dijametru tal-pistun pilota jnaqqsu b'mod sinifikanti l-potenzjal għall-ħama.

Meta jiġi applikat dan l-iskartoċċ, hija meħtieġa linja ta 'drenaġġ separata biex tipprevjeni tħaddim erratiku kkawżat minn varjazzjonijiet fil-pressjoni tal-linja tat-tank.

NOTA: Għandha tingħata konsiderazzjoni bir-reqqa meta tagħżel medda ta 'aġġustament. Il-pressjoni u l-flussi tas-sistema għandhom it-tendenza li jaffettwaw it-tħaddim tal-valvi tal-ħatt. Pressjonijiet operattivi baxxi flimkien ma 'differenzjali baxxi jirriżultaw f'medda dejqa ħafna bejn ħatt u reset, li jeħtieġu disinn preċiż tas-sistema. Rati ta 'fluss għolja tipikament ifissru qtar ta' pressjoni għolja, li jnaqqas mid-differenzjali li l-valv għandu jaħdem miegħu.

Sun fasslet varjetà ta 'assemblaġġi standard ta' akkumulatur/ħatt tal-pompa b'varjetà ta 'karatteristiċi. Dawn l-assemblaġġi jistgħu jinstabu fuq il-websajt tagħna taħt SOLUZZJONIJIET: SENS TA 'AKKUMLATOR, ĦATT TAL-POMPA.

Jinkorpora l-kostruzzjoni ta 'stil ta' galleġġjant tax-Xemx biex timminimizza l-possibbiltà li l-partijiet interni jorbtu minħabba torque ta 'installazzjoni eċċessiv u/jew varjazzjonijiet fil-magni tal-kavità/skartoċċ.
